CFX-Post管道分析后处理

本教程是ANSYS-CFX系列中的第三部分，主要探讨了管道流动分析的后处理环节CFX-Post。这部分内容继承前两阶段的网格划分和预处理设置，重点讲解了如何运用CFX-Post对模拟结果进行可视化分析与数据提取。主要内容包括流场中速度分布、压力变化及温度场的图形化展示，使用户能直观理解管道内部流动特性。通过云图、矢量图、等值面和路径线等多种图表形式，全面呈现仿真结果。此外，教程还介绍了一种关键参数的定量分析方法，帮助评估流动性能，发现潜在问题，并为管道系统的结构设计与性能优化提供可靠的数据支持和理论依据。此教程旨在通过具体的实例和详细的解析，使读者能够高效利用ANSYS-CFX进行复杂流体系统的设计与优化。

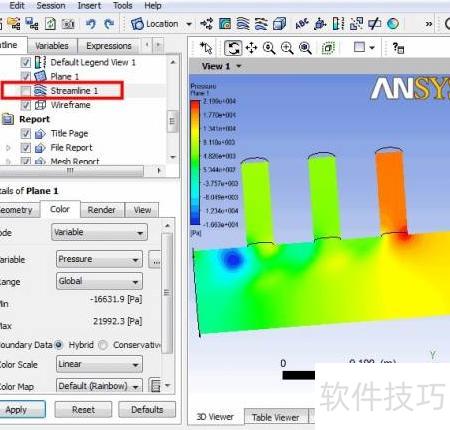

1、 继上一篇管道分析CFX-Post前处理（2/3）之后，现将流线显示关闭（取消勾选Streamline 1前的复选框），仅保留切面上的压力分布，具体效果所示。

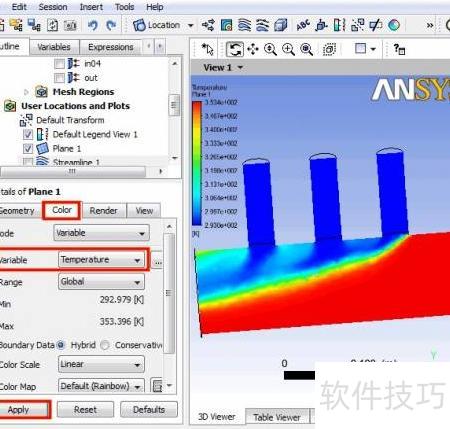

- 选择Color选项，将Variable设为Temperature，点击Apply，即可在平面上显示温度分布，效果所示。

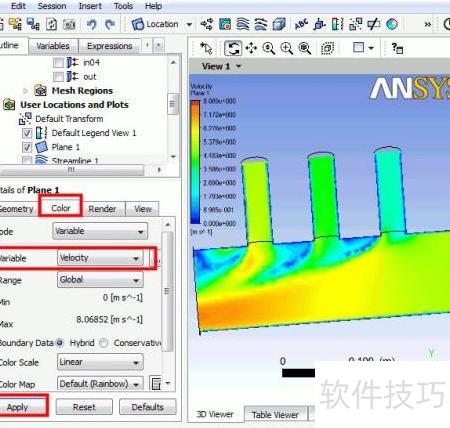

选色，将变量设为“瞬时”，点击应用，即展现速度分布图。

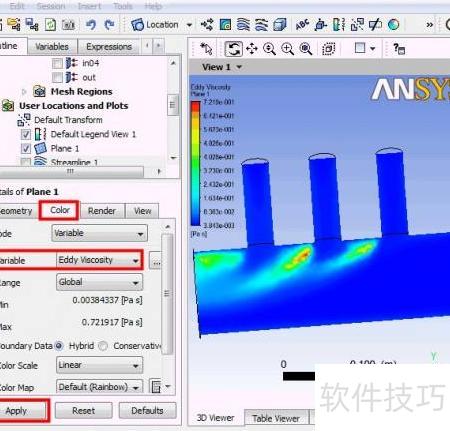

选择Color选项，设定Var为湍流黏度，点击Apply后，在指定表面上展示涡粘性分布，效果显著！

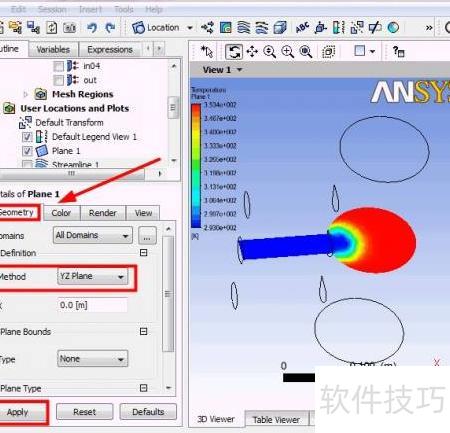

通过选择in面，可以观察到温度场分布的情况。在Geometry选项卡中，将Method设为YZ平面；然后切换至Color选项并选择Variable参数为Temperature，最后点击Apply确认设置，即可显示该切面上的温度场分布情况。

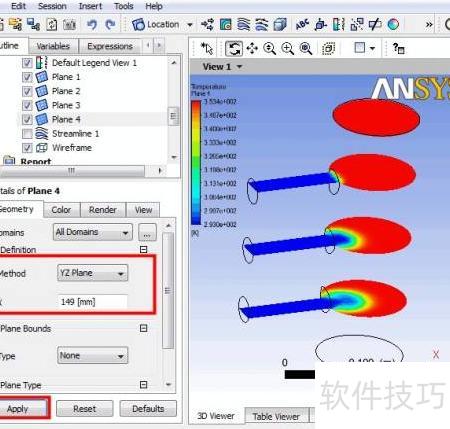

- 其余入口切面in01至in04的温度显示方法相同，参照图示操作即可。

第三部分：CFX-Post后处理详解在这一章节中，我们将分三期发布，详细介绍CFX-Post后处理的方法和技巧。第一期将涵盖关键的步骤与技术要点，帮助读者理解和掌握后处理的基础知识；第二期则会深入探讨复杂的应用案例分析，以及如何通过实际操作流程提升工作效率；第三期将进一步解释高级应用方法及最佳实践，使您能够灵活运用CFX-Post工具进行高质量的后处理工作。

- 上一节：管道分析CFX-Post后处理（第二部分）

- 管道分析CFX-Post后处理第三部分

- 管道分析至此结束，以上仅为基本流程，若想精通，还需持续学习与实践探索。
