3D声呐管道检测新技术

施罗德声呐管道检测系统旨在市政排水管道内部实现快速高效检测，采用声呐传感接收装置，实时采集并回传波形数据，适用于野外移动作业，大大提升效率与便捷性。

施罗德声呐管道检测系统特别适用于市政排水管道的快速内部检测与诊断，配备声呐传感接收装置，能采集管道波形回传数据，适应野外移动作业环境，操作高效便捷。

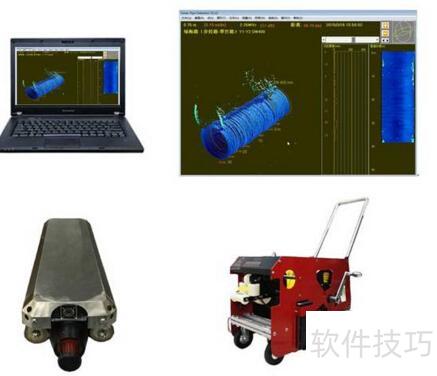

全景3D声呐检测仪，精准识别管道浮泥与管底硬泥状况。

在继承传统声纳二维图像捕捉与全程录像功能的基础上，实现多项创新，形成一套拥有自主知识产权的专利技术体系。

新增全景图像展示功能，全方位呈现管道的管径、管壁状况、浮泥高度及底部硬泥厚度等信息，支持管道轮廓成像及图像的自由旋转、透视与缩放。设备配备前置广角摄像头，同步采集水面以上管道影像，支持实时录像与拍照，便于缺陷分析。与传统声呐相比，成像更清晰、直观，有效识别混接、暗接等问题，提升识别准确性。

新增浮泥高度测量功能，有效防止浮泥干扰管底硬泥数据判断。

全中文界面，操作简便直观。

配备全自动跟踪与测量功能，可自动识别管道轮廓、浮泥及管底硬泥高度，无需人工干预，大幅提高检测效率与精度。

具备自动拍摄功能，可预设、、、四种间隔，实现定点自动拍摄，无需人工干预。

支持WIFI无线与USB有线双模式连接，灵活适配不同使用场景。

支持交流与直流双电源供电，便于现场灵活操作，夜间及居民区作业更安静。

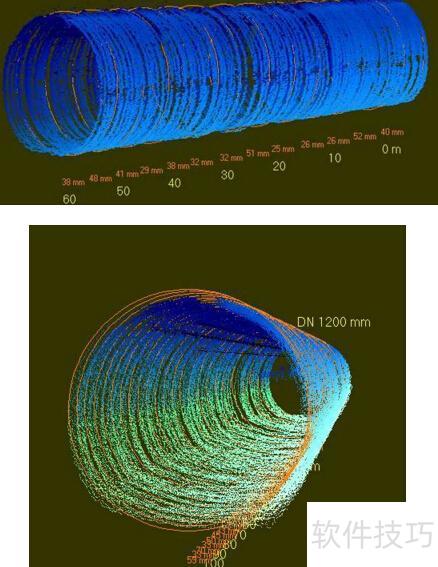

三维管道轮廓图

案例应用

，上海市排水管理处组织了徐汇市政养护工程有限公司进行了一次管道检测作业。选取直径米、满水的污水管道，先利用高压射水车穿绳准备。穿绳结束后约钟，启用检测设备，对管道内的淤泥沉积及管底硬结物进行了声呐检测，获取了相关数据，为后续养护提供了技术支持。

结合影像记录简要说明该技术的应用特性。

该设备通过精准识别高的浮泥及管底硬质沉积物，底部硬泥层厚度为米。传统声纳难以区分浮泥与硬泥，容易将流动性较强的浮泥误判为管道底部的沉积物，导致检测结果偏差，影响后续判断与处理决策。

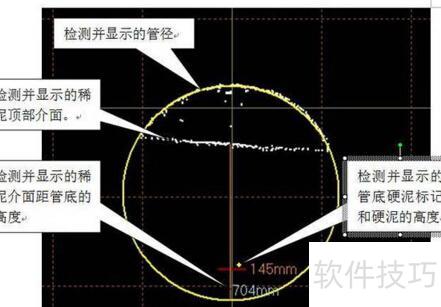

二维图像展示检测流程

全景3D图像实时回放展示

二维曲线图解析

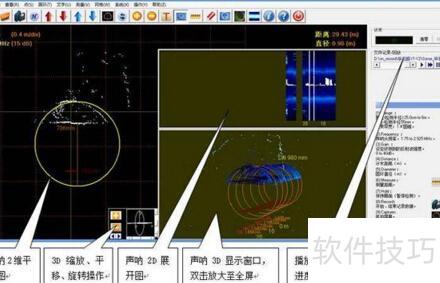

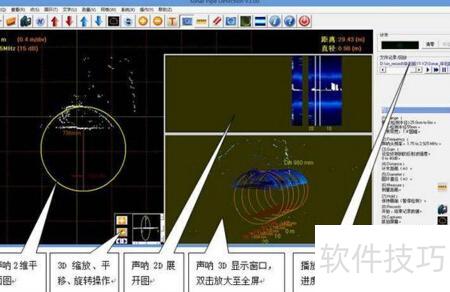

声纳回放主界面

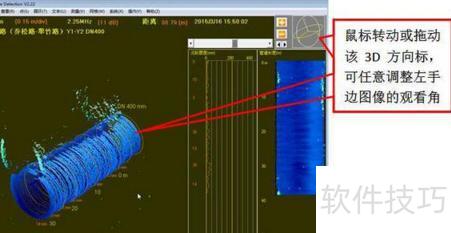

3D回放视角自由调节

特点：

运用先进3D扫描技术，精准构建管道三维模型。

声呐前端加装金属防护罩以防碰撞损伤，十字结构设计有助于降低信号发射干扰。

采用不锈钢带将铝板与声呐组件紧固连接，结构简练，整体稳固耐用。
