PD配置数据源导出PDM图解

PowerDesigner支持逆向工程，可将现有数据库导出并生成PDM文件。

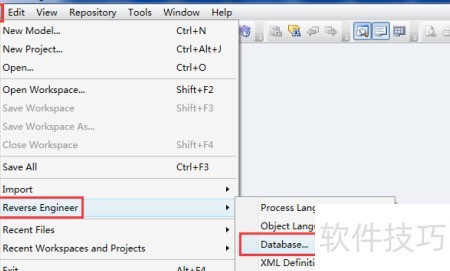

- 启动 PowerDesigner 软件，依次点击→→，操作界面所示。

在数据库管理系统中选择所需类型（如SQL Server）并点击“确定”。

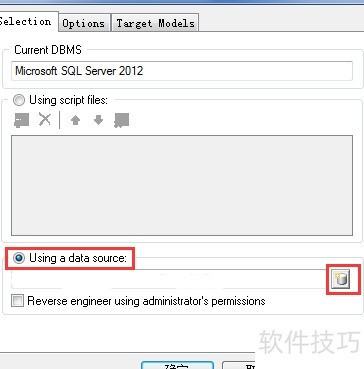

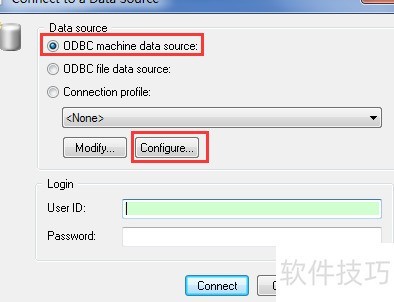

- 勾选使用数据源，然后点击右侧红框中的按钮，具体操作所示。

- 在组中选择，然后点击下方的按钮，操作所示。

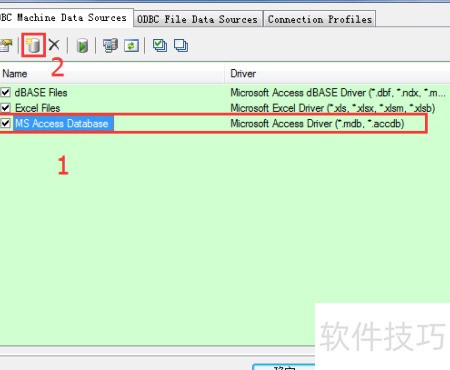

- 选择红色框中的记录，点击框内的按钮，操作所示。

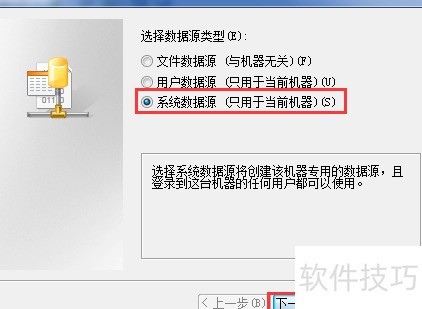

- 选择系统数据源（仅限本机使用），然后点击下一步按钮，所示。

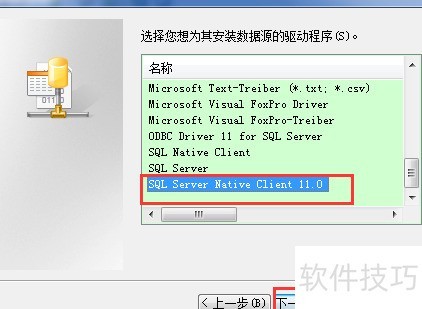

- 在驱动程序选项中选择SQL Server Native Client 11.0，然后点击下一步按钮，具体操作所示。

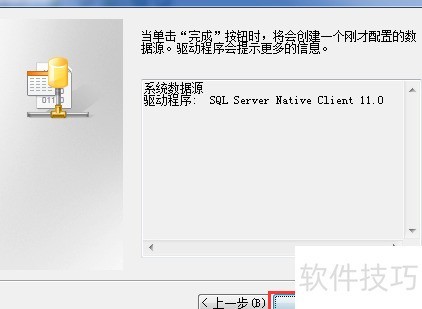

- 点击完成按钮，所示。

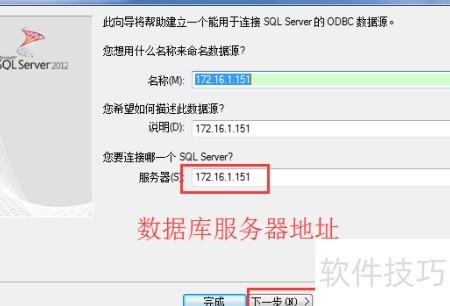

- 文本框用于输入目标数据库所在服务器的IP地址。

- 文本框用于填写本次配置数据源的名称，建议使用易于识别的名称。

- 文本框用于描述数据源的相关信息。

- 输入完毕后，请点击按钮，所示。

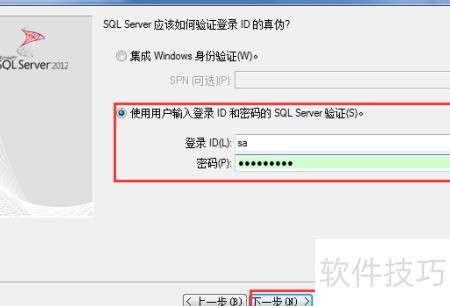

- 选择使用SQL Server身份验证，输入登录名和密码，然后点击下一步按钮，操作所示。

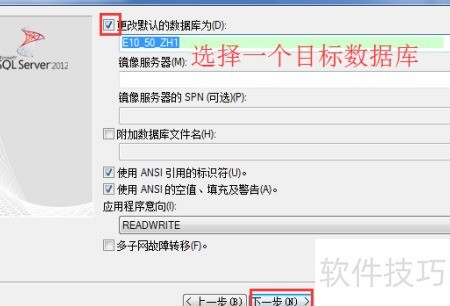

- 勾选更改默认数据库并选择目标库，点击下一步，所示。

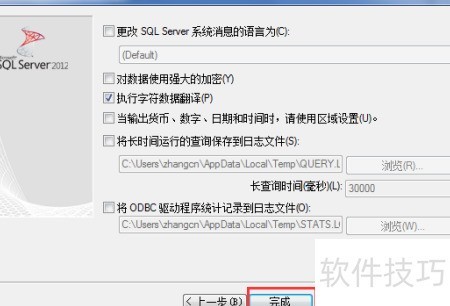

- 点击完成按钮，操作示。

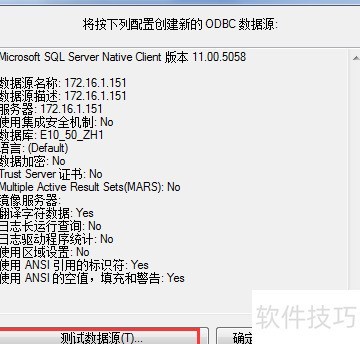

- 点击测试数据源按钮，操作示。

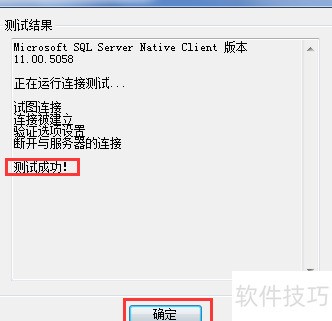

- 显示说明已连通目标数据库，点击即可，所示。

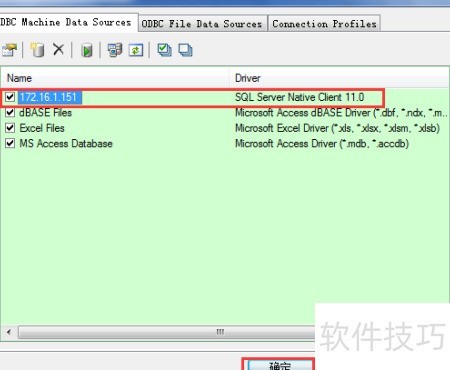

- 选择已配置的数据源，点击，所示。

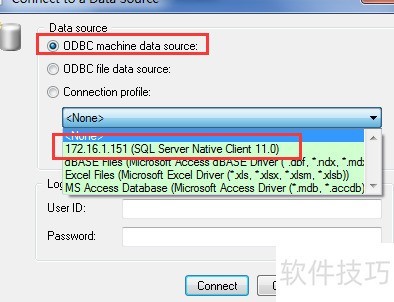

- 从下拉列表中选择刚刚配置的数据源，具体操作所示。

登录时，组内自动填入字段，未填写需手动录入目标数据库密码后点击按钮完成操作。

- 点击确定按钮，所示。

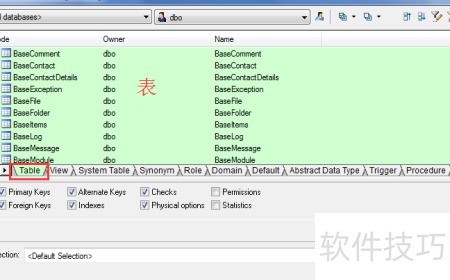

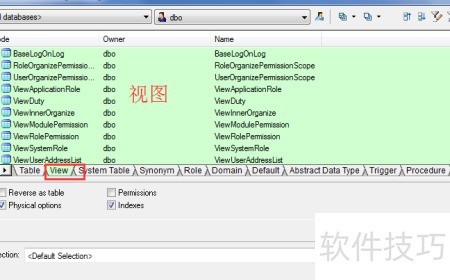

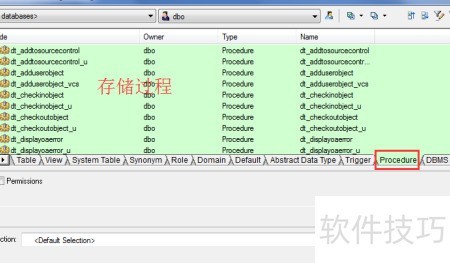

- 显示目标数据库中的表（默认全选）、视图、存储过程等对象，所示。

- 点击确定按钮，开始生成PDM文件，所示。

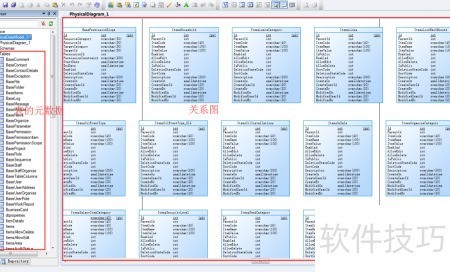

左侧呈现表结构信息，右侧是表详情及相关联表一览，布局清晰可见。
