Revit倾斜立面创建技巧

在Revit项目样板中，默认的四个立面保持垂直。面对不规整的建筑设计需求，你可以通过两种方法来解决：一是使用相机角度调整来绘制自定义立面；二是通过详图索引或剖面线来创建非直角立面视角。这两种方式都能帮助你更灵活地应对设计中的复杂情况。

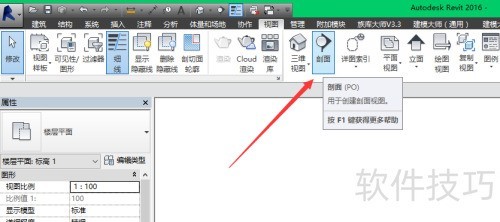

- 在Revit项目中，切换至视图选项卡，点击剖面工具（快捷键PO），即可绘制剖面。

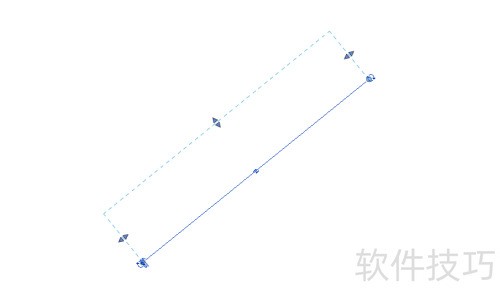

- 绘图时剖面自动对齐邻近轴线的平行方向。

3、 当剖面方向无法对齐建筑平行面时，可创建辅助参照平面（快捷键RP），并在其上绘制剖面线以准确定位。

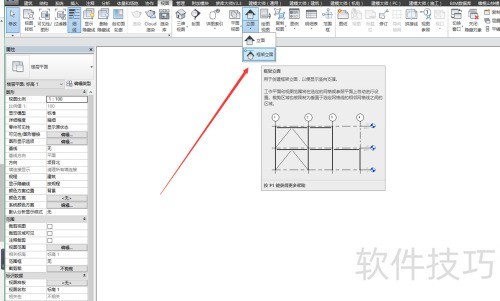

- 在Revit项目中，进入视图选项卡，点击立面工具并选择框架立面。

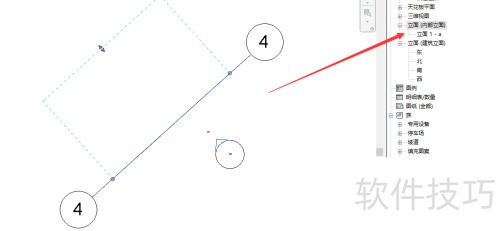

5、 放置框架立面时需先创建轴网或参考面作为依据，系统会自动在项目浏览器中生成一个新的立面（内部立面）选项，打开后即可看到新建的倾斜立面视图。

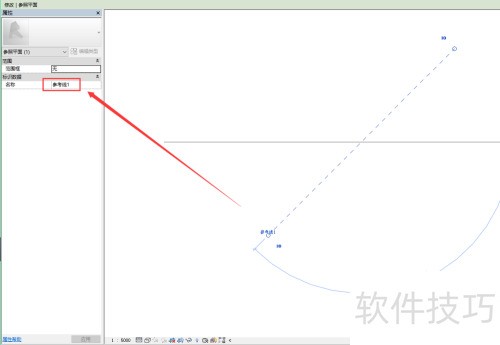

使用参考平面辅助放置框架立面时，请先为其命名，以免在操作过程中无法选择，干扰后续步骤顺利进行。
