CAD图形库使用入门

熟悉CAD软件设计人员必定清楚，图形库在绘图过程中的重要作用。无论是机械图纸还是电路图，经常需要重复使用的图形元素，如电路图中的电阻、电容和二极管等常用符号。手动绘制这些图形不仅耗时费力，还容易出错。通过提前整理并存入CAD软件的图形库中，在设计过程中可以直接调用，无需重复操作。这种方式大大减少了重复性工作，显著提升了绘图速度与准确性，使设计流程更加流畅高效。合理利用图形库不仅能优化工作节奏，还能增强图纸的规范性和一致性，是提高整体设计效率的重要手段之一。通过集中存储常用的图形元素，设计师可以节省宝贵的时间，专注于创新和复杂的设计细节。此外，图形库中的标准符号和样式也简化了用户界面，降低了学习成本和错误几率。综上所述，利用图形库进行设计优化不仅提升了设计效率，还增强了图纸的专业性和美观性。这为专业设计师提供了极大的便利，使他们的工作流程更加高效、顺畅。

对于经常使用CAD软件进行设计的人员来说，图形库的作用十分重要。在利用CAD或天正CAD等软件绘制图纸时，无论是机械设计还是电路设计，都会频繁遇到一些重复使用的图形元素，比如电路图中的电阻、电容、二极管等标准符号。如果每次都需要手动绘制这些常见图形，不仅费时费力，还容易出错。通过将这些常用图形预先整理并存储到图形库中，在后续绘图过程中可以随时调用，无需重复操作。这种方式极大地减少了重复性劳动，显著提升了绘图速度与准确性，有效增强了整体设计工作的效率和规范性，是提高工作效率不可或缺的重要手段。

- 如何将设计师的图块添加到CAD软件中？

- 首先绘制一个简单图形，若尚未成块，可使用CAD的创建块命令将其转换为图块即可。

- 第二步：选择电气软件中的强电平面设备布置功能，系统将弹出所示的对话框。

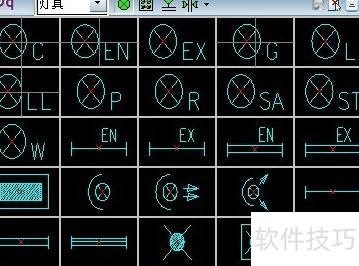

- 点击图框蓝色空白区域，将显示如下内容。

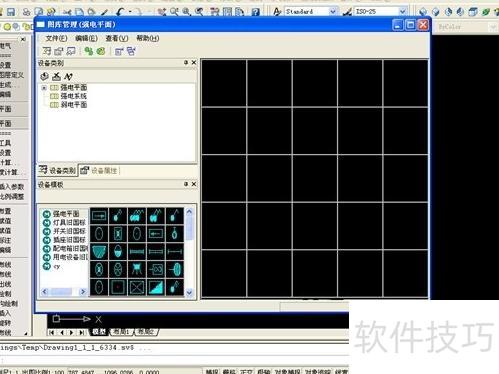

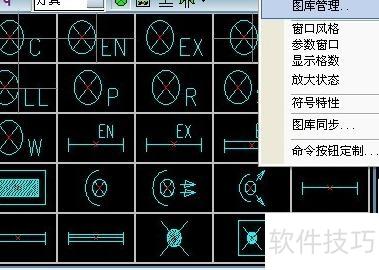

- 点击图库管理后，图形库内容即会显示出来。

此后可根据自定义图形库轻松绘制，未来同样需要的场景下，只需调用库中的图形元素，无需手动再作改动。

8、 CAD电气设计中蕴藏诸多实用技巧，只要细心发现并勤加运用，就能显著提升工作效率。
